1. CIMENTACIÓN E INSTALACIÓN DE REDES

Gracias a la ligereza del sistema Home Plastic, podemos construir sobre placa flotante que no requiere cimentación profunda.

Para construcciones de un piso, se puede manejar una placa de cimentación reforzada con malla electrosoldada de 15cm de espesor. Para construcciones de dos pisos, se recomienda la placa de 20cm de espesor.

Detalle de conexión de dovelas con la placa de cimentación

Para la construcción de la placa se requieren los siguientes elementos:

1. Malla electrosoldada
2. Bloques modulares Home Plastic
3. Dovelas armadas con varilla corrugada de ½” o N°4
4. Alambre para amarres de dovelas a la malla electrosoldada

Para la ejecución de la actividad

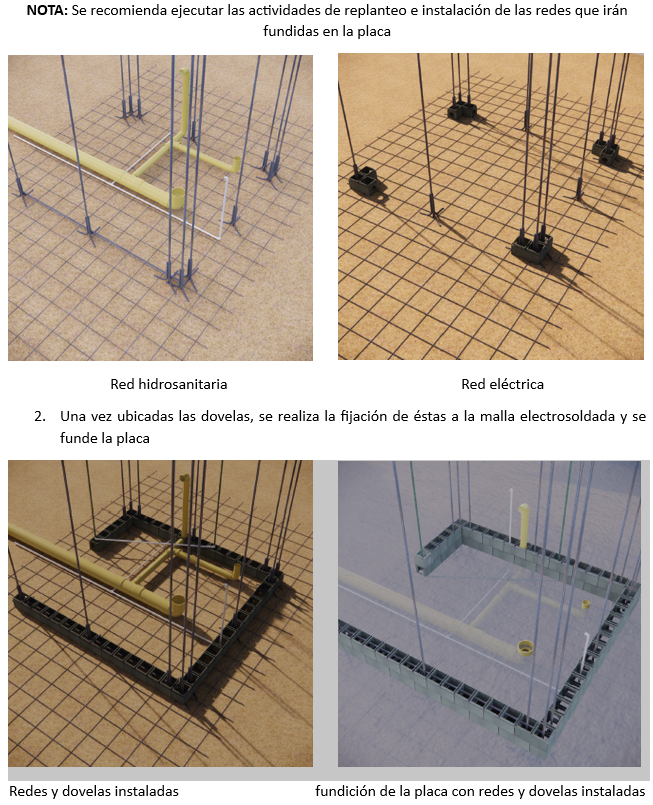

1. Se debe hacer el replanteo posicionando la primera hilada de bloques modulares completos y medios bloques necesarios para ubicar las dovelas y los sistemas de redes antes de la fundición de la placa.

Conexión dovela – malla electrosoldada

NOTA: En caso de que los sistemas de redes requieran tuberías de diámetro mayores a 3”, se recomienda manejar buitrones que se construyen en bloques modulares enteros y medios bloques.

2.ESTRUCTURA

El sistema de construcción Home Plastic es monolítico por lo tanto todos los puntos de refuerzo deben estar conectados entre sí.

Para la actividad de la estructura se necesitará:

• Bloque completo
• Medio bloque
• Bloque en U
• Varilla corrugada en acero N°4 o ½”
• Concreto de 3000 PSI
• Alambre para realizar amarres de las varillas

1. El anclaje de las dovelas debe hacerse directamente a la placa. Estas deben colocarse cada 80cm una de la otra. La mezcla para el vaciado del concreto debe hacerse en medida 2:1

• Usando los bloques en U en la parte inferior y la segunda hilada de bloques modulares, se arma una viga de amarre con un refuerzo en acero y concreto de 3000 PSI.

Cimentación                                                                     Viga de amarre

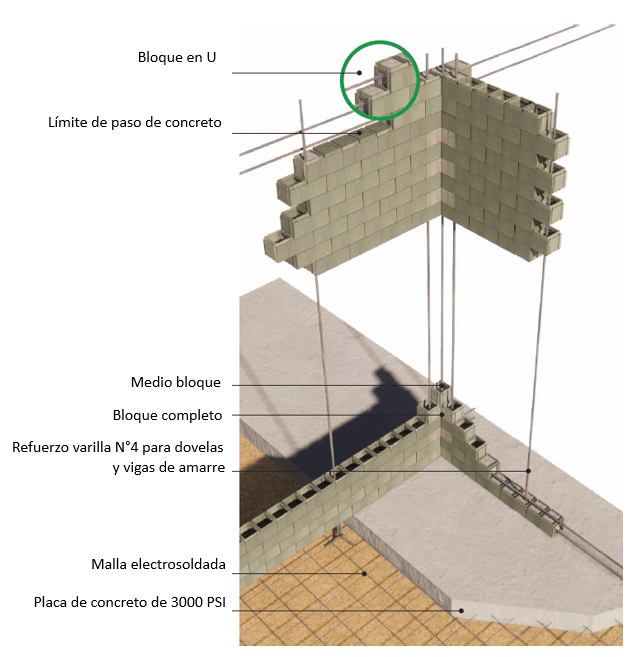

• En la parte superior usando los bloques en U en la última fila se arma una viga corona con un refuerzo de acero y concreto

• Para el vaciado del concreto en la viga corona, deben ubicarse los bloques en U que impedirá el paso del concreto los bloques inferiores

     Armado de viga corona                                                fundición de viga corona

• MAMPOSTERIA

El desarrollo de los muros Home Plastic se realiza bajo un sistema de armado de mampostería estructural, la cual puede contener armados en L o en cruz.

Para el armado en L el cual se de principalmente en las esquinas de cada construcción, se puede realizar esta tarea usando los bloques completos con traslape de medio bloque.

1. CRUCE EN L CON BLOQUE MODULAR Y MEDIO BLOQUE MODULAR HOME PLASTIC

La esquina de la primera hilada se trabaja con bloque en U, la segunda hilada con bloque modular completo y medio bloque según corresponda, las vigas serán armadas en la primera fila con varilla corrugada N°4 o ½”. A partir de la tercera fila se utilizan bloques modulares enteros y medios bloques Home Plastic intercalándolos uno sobre otro como lo muestra en las imágenes.

• CRUCE EN L CON BLOQUE MODULAR COMPLETO HOME PLASTIC

Para generar las esquinas con bloque modular completo Home Plastic se ubican los bloques en U en la primera hilada y a partir de la segunda hilada deben ir intercalados como lo muestran las imágenes.

NOTA: Todos los cruces en L que se hagan usando bloque modular completo Home Plastic deben llevar dovela de refuerzo.

• CRUCE EN T CON BLOQUE MODULAR COMPLETO HOME PLASTIC AMARRE MURO EXTERIOR

Armada de cruces en T

El cruce en T se dará en las intersecciones de muros. Se puede realizar de dos maneras: combinando los bloques completos con los medios bloques modulares Home Plastic o únicamente traslapando los bloques completos.

5.1

La primera hilada se trabaja con bloques en U para dar paso a las varillas de acero corrugado N°4, a partir de la segunda fila con bloque modular completo y medio bloque modular Home Plastic intercalándolos uno sobre otro como se muestra en las imágenes.

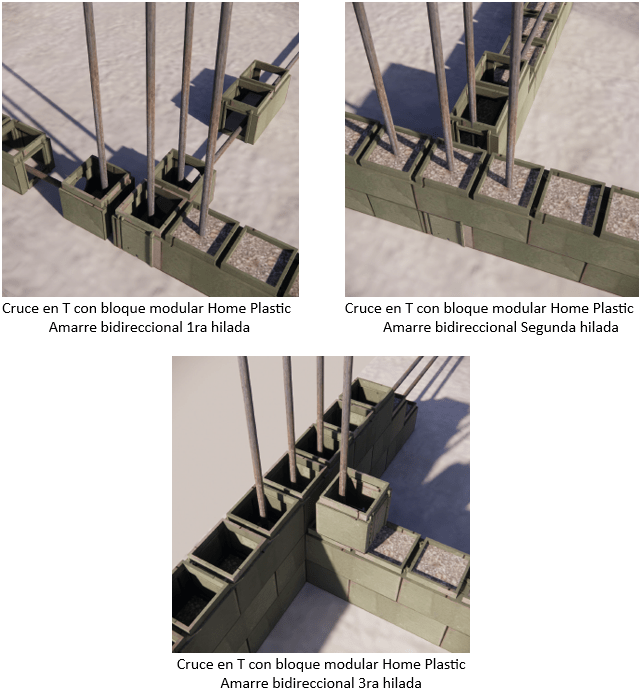

• CRUCE EN T CON BLOQUE MODULAR HOME PLASTIC AMARRE BIDIRECCIONAL

Para la construcción de cruces en T con bloque modular completo Home Plastic, deben seguir una frecuencia de 4 filas que permitirán el amarre de todos los bloques modulares que intervienen.

NOTA: Todos los cruces en T que se hagan usando bloque modular completo Home Plastic muro exterior o amarre bidireccional deben llevar dovela de refuerzo.

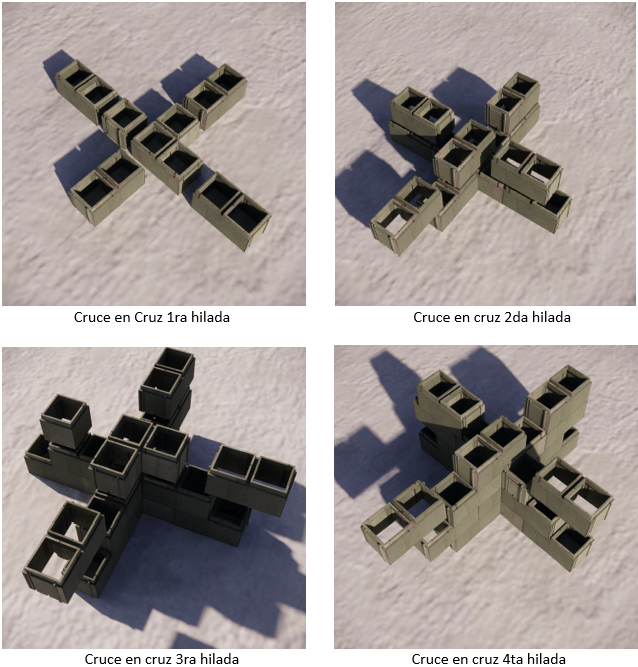

• ARMADO DE CRUCES EN CRUZ

El cruce en cruz se dará en las intersecciones de muros que se reparten en cuatro direcciones.

Para la construcción de cruces en cruz debe seguirse una frecuencia de 4 filas , que permitirán el amarre de los bloques que intervienen.

NOTA: Todos los cruces en cruz que se hagan deben llevar dovela de refuerzo

• DINTELES

Para los dinteles de puertas y ventanas usamos bloque modular Home Plastic para los remates de los muros, permitiendo así, generar el marco necesario para la instalación. Se puede instalar cualquier tipo de perfilería.

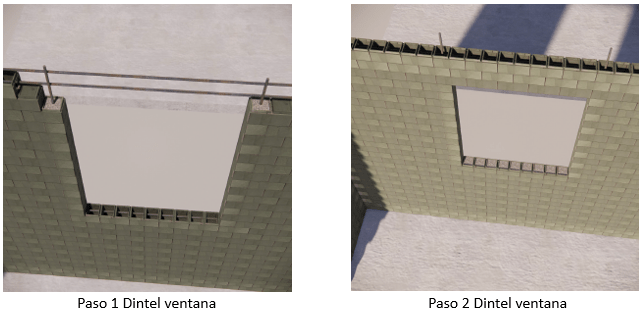

1. DINTELES PARA VENTANAS

Los laterales en los dinteles deben ir reforzados con dovelas, la parte inferior y superior de los dinteles deben ir reforzados igualmente con acero y concreto como se muestra en las siguientes imágenes.

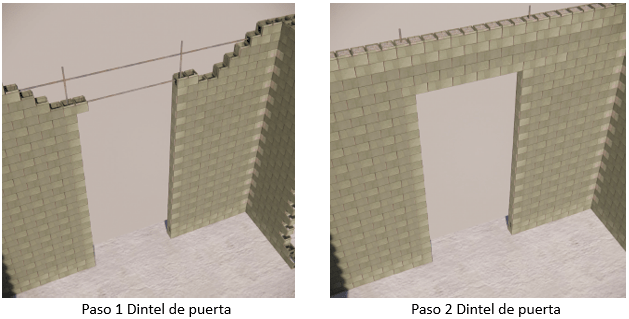

• DINTELES PARA PUERTAS

Los laterales en los dinteles deben ir reforzados con dovelas, la parte superior de los dinteles deben ir reforzados igualmente con acero y concreto, como se muestra en las siguientes imágenes.

• INSTALACIÓN DE REDES APARATOS Y ACCESORIOS ELECTRÓNICOS

Para la instalación de tuberías, cableado, tomacorrientes, interruptores, plafones y demás aparatos eléctricos, se recomienda realizar una perforación en el bloque en el lugar donde se instalará. Este corte debe hacerse con una pulidora, utilizando un disco de corte para concreto, permitiendo la manipulación del sistema de cableado.

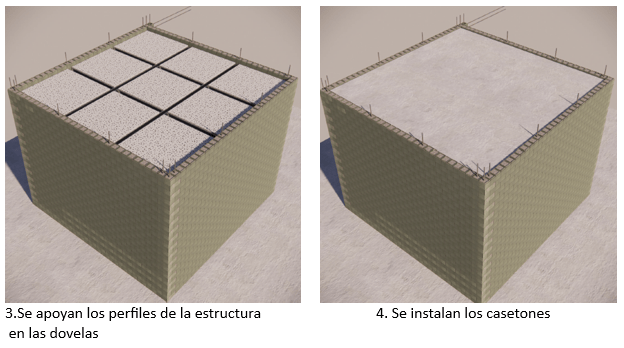

• ARMADO Y FUNDIDO DE PLACA DE CONTRAPISO

El sistema constructivo Home Plastic trabaja con placa aligerada desde los laterales del muro, evitando así, que desde una vista alzada se vea la placa fundida.

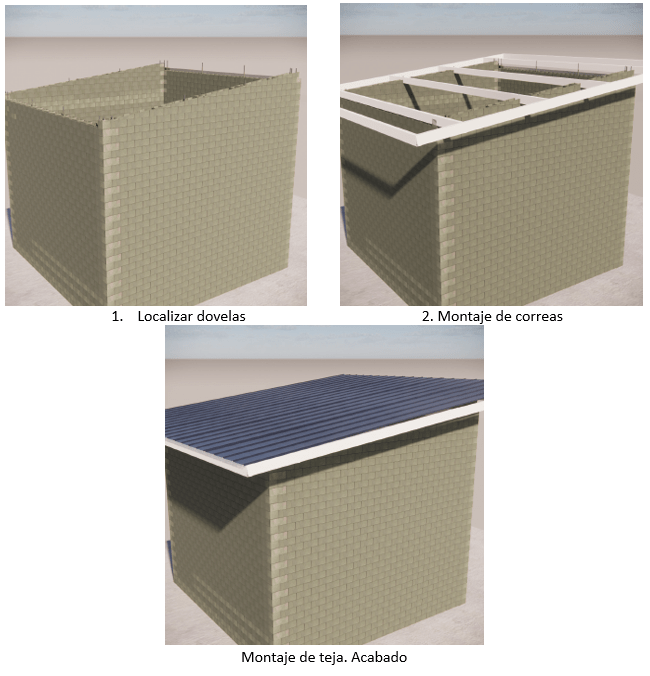

• INSTALACIÓN DE ESTRUCTURA PARA CUBIERTA

1. DETALLE DE INSTALACIÓN Y ANCLAJE DE MOBILIARIO

Para los mobiliarios y accesorios, puede anclarse a cualquier sección del muro, estos deben hacerse con tornillería y brocas de ¾”.

NOTA: Para la instalación de elementos muy pesados se recomienda aumentar los puntos de anclaje, no es necesarios usar otro tipo de tornillería.
